7 – 3画面構成 – 角度とベゼル/フレーム

3画面は以下のように構成されます。

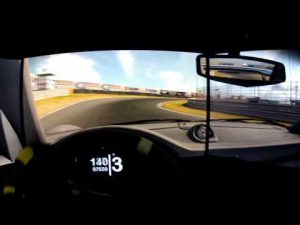

A – ベゼルマネジメント

できるだけベゼル幅の小さいモニタを買いましょう。5 mm から、大きくても 10 mm なら、黒いバーが運転の邪魔にならないでしょう。サイドモニタを中央モニタと重ねることでも、この黒いバーを小さくすることはできます。


http://i2.ytimg.com/vi/Jpnb-QFX7Hc/0.jpg

B – サイドモニタの角度

モニタの距離と幅から、最適な角度を計算するExcelプログラムを紹介します。

このリンクからダウンロードできます。
※掲載されていたドメインが消滅していたようです。 (2020/08/13 更新)
http://www.totalspanishsimulator.com/manuales/varios/CALCULADORA%20FOV%203%20PANT.xls

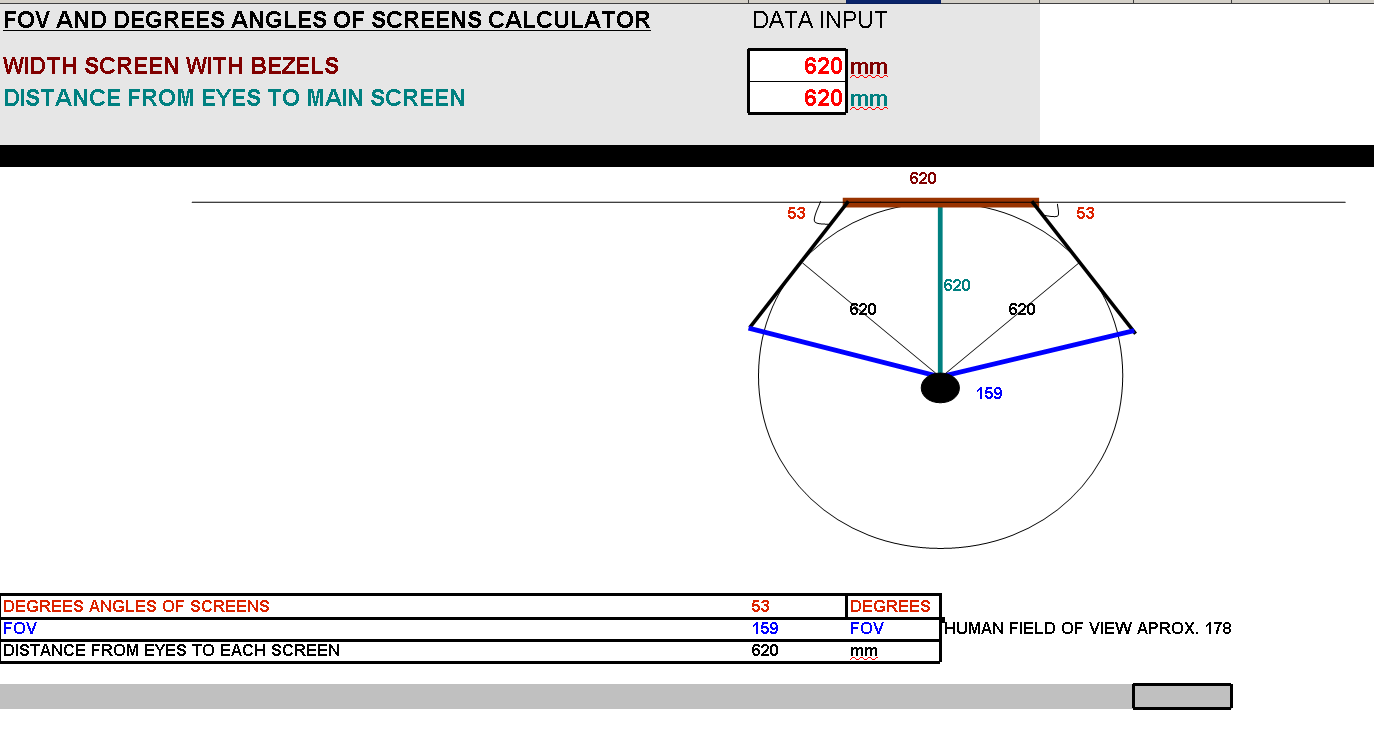

使い方: モニタまでの距離とベゼルを含んだモニタの幅を指定すれば自動的にFOVが計算されます。モニタは3画面全てに同じ距離を適用します。

http://sia1.subirimagenes.net/img/2014/07/05/140705020118680941.png

Excel ではありませんが代用として有名どころから紹介を追記します(2020/08/13)

FOV CALCULATORS – EdRacing.com
http://www.edracing.com/edr/FOV.php

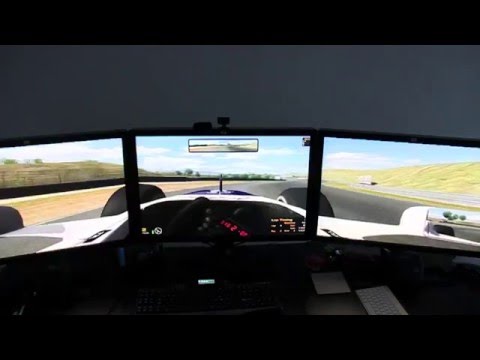

間違いの例(閉じ過ぎ)


http://i34.photobucket.com/albums/d125/ausiemale/IMG_1159.jpg

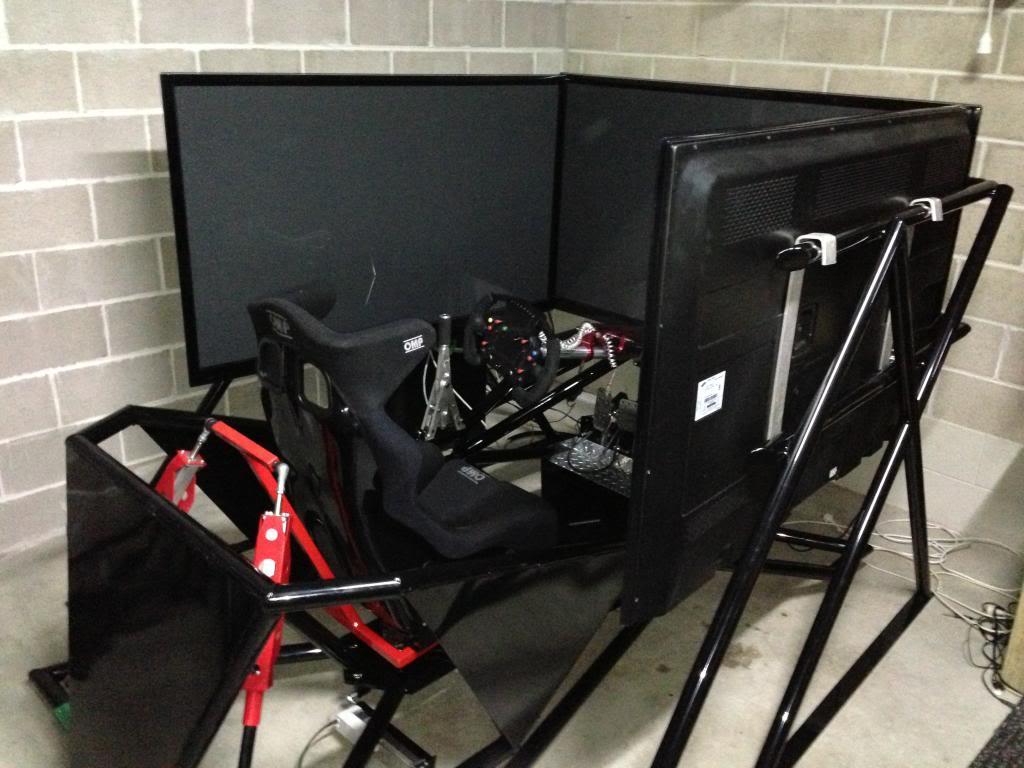

間違いの例(開き過ぎ)


http://i.ytimg.com/vi/CqxAQDVUoVQ/hqdefault.jpg

https://www.youtube.com/watch?v=ihHrVUb5l0k
https://www.youtube.com/watch?v=ihHrVUb5l0k

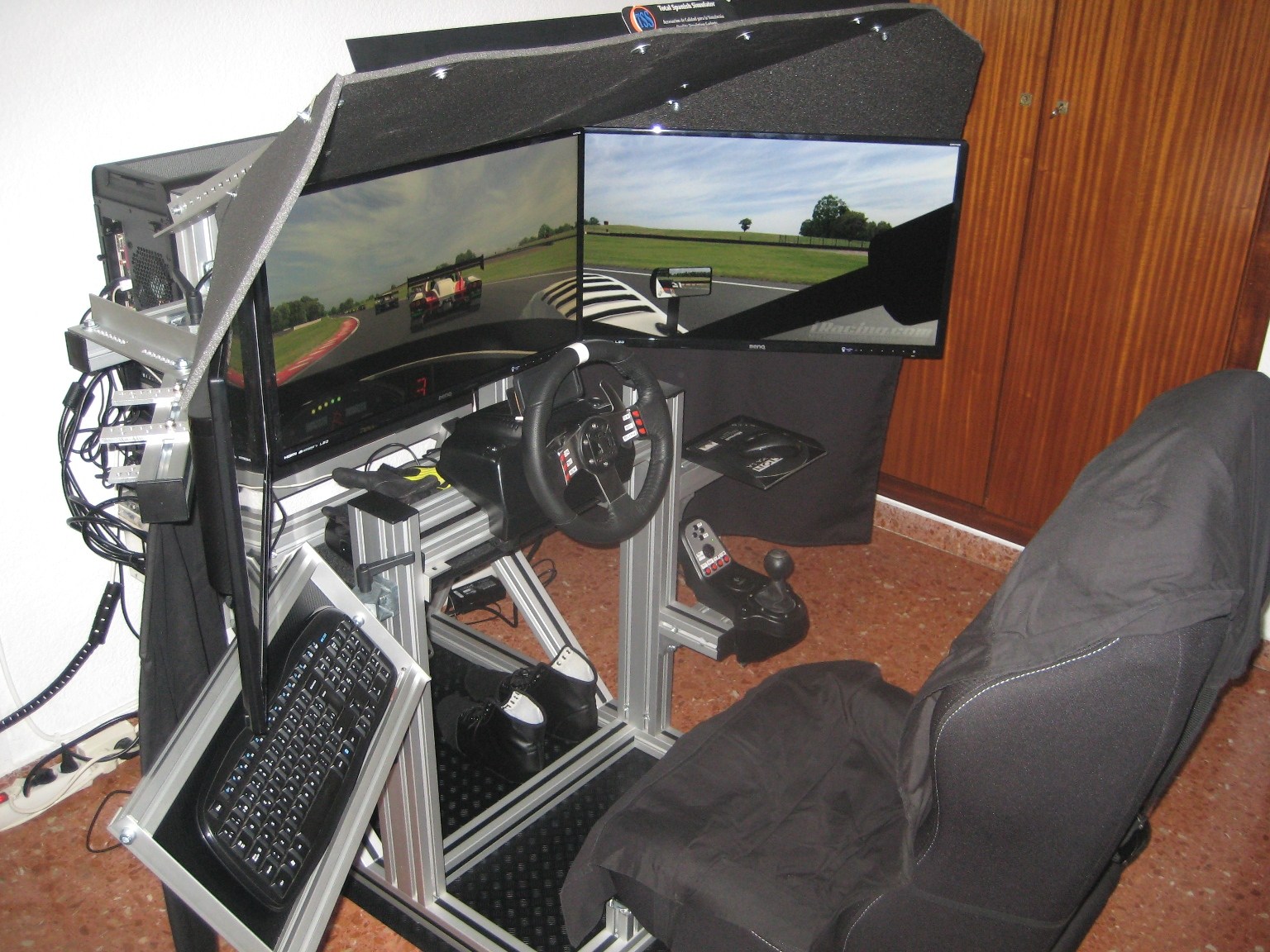

正しい例


http://www.totalspanishsimulator.com/wp/wp-content/uploads/2014/03/carloscasas25.jpg


https://www.youtube.com/watch?v=v08N3LfeQbM

8 – SUPER FOV へ続く
